上篇我們給大家簡述了“機床幾何誤差及其對加工精度的影響”，接下來鵬基精密小編就給大家繼續分享“機械加工中機床主軸回轉誤差對加工精度的影響”。

一、主軸徑向跳動的主要原因---- 主軸軸承副的制造誤差

1、滑動軸承

軸頸不圓

軸承孔不圓

油膜渦動

2、滾動軸承

外環與箱體配合質量

內環與軸頸配合質量

內外環滾道圓度

間隙、受力變形

滾動體形狀不一致

若只有一個端面滾道存在誤差，對端面跳動影響很小；只有當兩個滾道端面均存在誤差時，才會引起較大的跳動量

1、滾動軸承：止推軸承兩個滾道與軸線的垂直度誤差，滾動體的形狀誤差和尺寸一致性

2、滑動軸承：主軸軸頸的軸向承載面或主軸軸承的承載端面與主軸回轉軸線之間的垂直度誤差

三、主軸回轉誤差對加工精度的影響

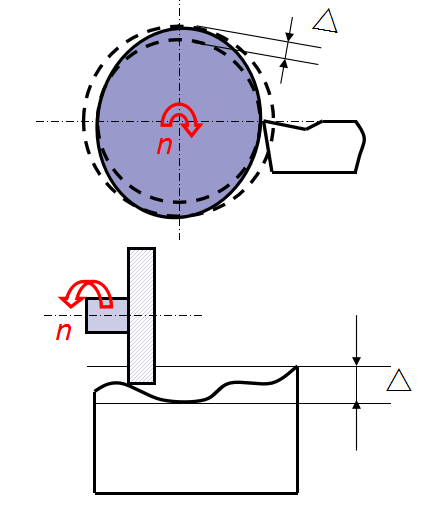

1、考慮誤差敏感方向，主軸徑向跳動

回轉面加工：圓度誤差

   eg：車床上車外圓、鏜孔

          鏜床上鏜孔

平面加工：平面度誤差

   eg：臥式銑床上銑平面

2、主軸軸向竄動

端面加工（車、鏜）

平面度誤差

端面相對于內外圓的垂直度誤差

螺紋加工：螺距誤差

3、主軸角度擺動

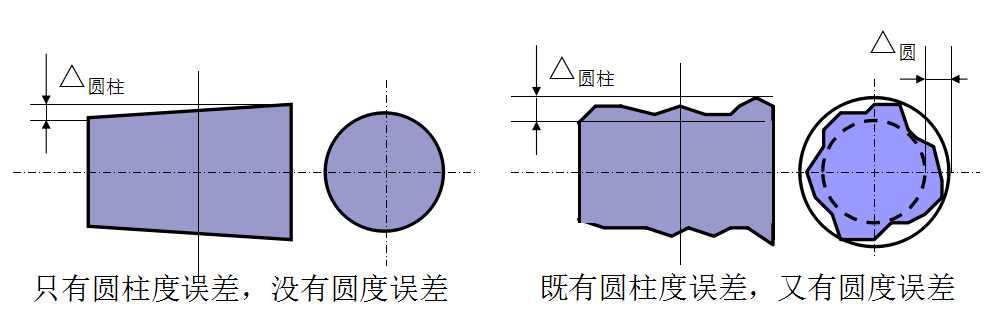

主軸角度擺動對加工誤差的影響與主軸徑向跳動對加工誤差的影響相似，主要區別在于主軸的角度擺動不僅影響工件加工表面的圓度誤差，而且影響工件加工表面的圓柱度誤差

4、直線運動精度

機床的直線運動精度主要是指導軌的導向精度

1）、導軌制造精度

a、導軌在水平面內的直線度

b、導軌在垂直面內的直線度

C、才雙導軌在垂直方向的平行度

2）、導軌與工作臺之間的接觸精度

導致刀尖相對于工件的位置變化，從而影響加工精度

5、導軌在水平面內有直線度誤差△x

7、前后導軌扭曲△n
